Wentylator łazienkowy z czujnikiem wilgotności podłącza się najczęściej do stałej fazy L i przewodu neutralnego N, a przy współpracy ze światłem także do zacisku sterującego LT, LS lub T. Przed montażem trzeba odłączyć zasilanie, sprawdzić brak napięcia i zastosować schemat z instrukcji konkretnego modelu. Poniżej znajdziesz bezpieczną kolejność prac oraz różnice między dostępnymi sposobami podłączenia.
Najważniejsze informacje:
- Wentylator z higrostatem może działać niezależnie od oświetlenia.
- Pełna funkcjonalność często wymaga przewodów L, N oraz LT, LS albo T.
- Wersja podłączona wyłącznie do L i N uruchamia się po przekroczeniu ustawionego poziomu wilgotności.
- Prace przy instalacji elektrycznej najlepiej powierzyć wykwalifikowanemu elektrykowi.
- Urządzenie powinno mieć stopień ochrony IP dopasowany do miejsca montażu.
- multimetr lub dwubiegunowy wskaźnik napięcia,
- śrubokręt i ściągacz izolacji,
- szybkozłączki albo listwy zaciskowe,
- wiertarka, kołki i wkręty montażowe,
- przewód o liczbie żył zgodnej ze schematem urządzenia.
- L – stała faza,
- N – przewód neutralny,
- LT, LS albo T – faza sterowana włącznikiem,
- PE – przewód ochronny, jeśli wymaga go konstrukcja wentylatora.
Jak działa wentylator z czujnikiem wilgotności?
Higrostat mierzy wilgotność względną powietrza i uruchamia wentylator po przekroczeniu ustawionego progu. W zależności od modelu wartość tę można regulować, na przykład w zakresie 30–80% albo 45–90%.
Wentylator może pracować na dwa sposoby. W trybie automatycznym reaguje wyłącznie na wilgoć, natomiast przy podłączeniu dodatkowego przewodu sterującego może także uruchamiać się po włączeniu światła. Modele z timerem działają jeszcze przez określony czas po zgaszeniu lampy.
Pełne działanie wentylatora z higrostatem i timerem zwykle wymaga stałej fazy L, przewodu neutralnego N oraz fazy sterującej LT, LS lub T.
Jak wybrać miejsce montażu?
Wentylator montuje się w otworze połączonym z drożnym kanałem wentylacyjnym. Przed rozpoczęciem prac sprawdź, czy kanał nie jest zatkany. Możesz przyłożyć kartkę papieru do kratki – powinna być lekko przyciągana przez przepływające powietrze.
Urządzenie należy umieścić z dala od bezpośredniego strumienia wody. Jeśli ma znaleźć się w pobliżu prysznica lub wanny, sprawdź wymagania dotyczące stref ochronnych i stopnia IP. Przykładowo niektóre modele mają klasę IP44 lub IP45, ale nie oznacza to automatycznie możliwości montażu w każdym miejscu łazienki.
Jak przygotować narzędzia i przewody?
Przed montażem przygotuj sprzęt do pomiaru napięcia, elementy mocujące oraz złączki przeznaczone do instalacji elektrycznych. Taśma izolacyjna może służyć do uporządkowania przewodów, ale nie zastępuje certyfikowanych złączek.
Do podstawowego montażu mogą być potrzebne:
W przypadku wentylatora z pełną obsługą timera i higrostatu często stosuje się przewód z żyłami dla L, N, LT oraz PE, jeśli urządzenie wymaga przewodu ochronnego. Ostateczny dobór przewodu wynika z klasy ochronności, instrukcji producenta i warunków istniejącej instalacji.
Jak bezpiecznie przygotować instalację?
Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy, a przy niepewnej identyfikacji obwodu odłącz zasilanie całej łazienki. Samo wyłączenie światła nie zapewnia bezpieczeństwa, ponieważ w puszce może nadal występować stała faza.
Po odłączeniu zasilania sprawdź przewody miernikiem lub dwubiegunowym wskaźnikiem napięcia. Jednobiegunowy próbnik w formie śrubokręta nie daje wystarczającej pewności, że obwód jest bez napięcia.
Instalację wykonuj suchymi rękami, przy uporządkowanych przewodach i stabilnym podłożu. Jeżeli nie potrafisz rozpoznać żył lub nie znasz układu obwodu, przerwij pracę i skorzystaj z pomocy elektryka.
Jak podłączyć wentylator z higrostatem?
Przed podłączeniem sprawdź oznaczenia na zaciskach. W wielu urządzeniach występują:
Jeśli zależy Ci na działaniu higrostatu niezależnie od światła, podłącz stałą fazę do L oraz przewód neutralny do N. Wentylator będzie sam uruchamiał się po przekroczeniu ustawionego poziomu wilgotności i zatrzymywał po osuszeniu powietrza.
W takim układzie nie ma ręcznego uruchamiania za pomocą włącznika światła. Dlatego przed wyborem tej konfiguracji sprawdź, czy automatyczny tryb pracy odpowiada domownikom.
Podłączenie wyłącznie L i N pozwala korzystać z automatycznego higrostatu, ale może wyłączyć funkcję sterowania światłem oraz timer po jego zgaszeniu.
Jak podłączyć higrostat do światła i timera?
Jeśli wentylator ma uruchamiać się po włączeniu światła, a po jego wyłączeniu pracować jeszcze przez ustawiony czas, potrzebne są trzy podstawowe połączenia. Stałą fazę doprowadza się do L, fazę przełączaną do LT, LS lub T, a przewód neutralny do N.
Schemat działania wygląda następująco:
- stała faza zasila układ sterowania przez cały czas,
- faza ze włącznika przekazuje sygnał rozpoczęcia pracy,
- przewód neutralny zamyka obwód zasilania,
- higrostat i timer sterują pracą zgodnie z ustawieniami urządzenia.
Po zgaszeniu światła wentylator może nadal działać przez czas ustawiony na timerze. Jeżeli wilgotność pozostaje wysoka, higrostat może podtrzymać pracę również po zakończeniu opóźnienia.
Jak rozpoznać przewody?
W nowych instalacjach przewód neutralny jest zwykle niebieski, fazowy brązowy lub czarny, a ochronny żółto-zielony. Kolorów nie należy jednak traktować jako jedynej metody identyfikacji, szczególnie w starszych budynkach.
Przewód LT, LS albo T jest zazwyczaj żyłą, na której pojawia się napięcie dopiero po włączeniu światła. Nie wolno zamieniać go ze stałą fazą L, ponieważ może to powodować nieprawidłową pracę timera lub higrostatu.
Przewód ochronny PE podłącza się tylko wtedy, gdy przewiduje to konstrukcja urządzenia. Wentylatory w II klasie ochronności często nie mają zacisku PE, natomiast urządzenia w I klasie ochronności wymagają podłączenia przewodu ochronnego zgodnie ze schematem.

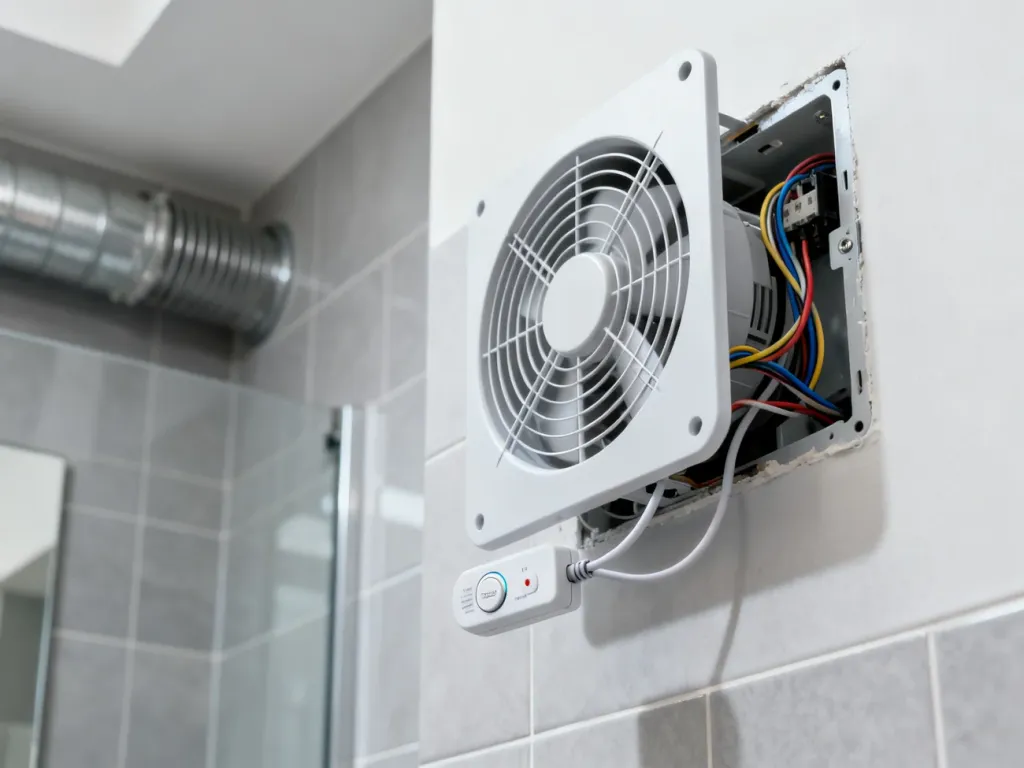

Jak zamontować obudowę wentylatora?
Po przygotowaniu przewodów przyłóż obudowę do otworu wentylacyjnego i zaznacz punkty mocowania. Wywierć otwory, zamontuj kołki oraz przykręć korpus, nie ściskając przewodu zasilającego.
Przewód powinien przechodzić przez przeznaczone do tego wejście w obudowie. Po wykonaniu połączeń załóż maskownicę i sprawdź, czy wirnik obraca się swobodnie oraz nie ociera o żaden element.
Jak sprawdzić działanie po montażu?
Po zamknięciu puszek i obudowy włącz zasilanie w rozdzielnicy. Sprawdź działanie wentylatora w kilku sytuacjach:
- włącz światło i sprawdź reakcję urządzenia,
- wyłącz światło oraz zweryfikuj działanie timera,
- zwiększ wilgotność w łazience i obserwuj reakcję higrostatu,
- sprawdź, czy wentylator zatrzymuje się po obniżeniu wilgotności,
- posłuchaj, czy silnik nie pracuje nierówno i czy wirnik nie ociera.
Jeżeli urządzenie działa bez przerwy, nie uruchamia się po wzroście wilgotności albo reaguje tylko na światło, ponownie sprawdź ustawienia oraz zgodność połączeń ze schematem producenta. Nie wykonuj zmian przy włączonym zasilaniu.
Jakie błędy występują podczas podłączania?
Najczęściej problem wynika z pominięcia stałej fazy, zamiany zacisków L i LT albo zastosowania zbyt małej liczby żył. Błędem jest także łączenie przewodów przez samo skręcenie ich końcówek.
Podczas montażu unikaj następujących sytuacji:
- praca bez wyłączenia zabezpieczenia w rozdzielnicy,
- sprawdzanie napięcia wyłącznie próbnikiem jednobiegunowym,
- podłączenie przewodu sterującego do zacisku stałej fazy,
- brak złączek lub luźne dokręcenie zacisków,
- montaż urządzenia o zbyt niskim stopniu ochrony IP,
- zasłonięcie lub zwężenie kanału wentylacyjnego.
Jak dbać o wentylator po podłączeniu?
Kurz osadzający się na kratce i łopatkach ogranicza przepływ powietrza, zwiększa hałas oraz obciąża silnik. Co 3–6 miesięcy odłącz zasilanie, zdejmij maskownicę i oczyść elementy miękkim pędzelkiem albo odkurzaczem.
Obudowę przecieraj lekko wilgotną szmatką. Nie zalewaj silnika, elektroniki ani czujnika wilgotności i nie używaj agresywnych detergentów. Regularnie kontroluj również drożność kanału, ponieważ nawet sprawny wentylator nie zapewni dobrego wyciągu przy zablokowanej instalacji.
Warto zapamiętać:
- Stała faza L jest potrzebna do niezależnej pracy higrostatu.
- Przewód LT, LS lub T służy do sterowania wentylatorem przez światło.
- Przewód PE podłącza się wyłącznie zgodnie z klasą ochronności i instrukcją.
- Każde połączenie trzeba wykonać przy odłączonym napięciu.
- Nieprawidłowo działający wentylator powinien sprawdzić elektryk.
