Nie ma jednej liczby kotew przypadającej na każde okno. Przyjmuje się, że pierwszy punkt mocowania powinien znajdować się około 10–15 cm od każdego narożnika, a kolejne należy rozmieszczać tak, aby odstęp między nimi nie przekraczał 70–80 cm na całym obwodzie ramy. Liczbę łączników dobiera się więc do wymiarów okna, jego ciężaru, typu konstrukcji oraz materiału ściany.
Jak obliczyć liczbę kotew na okno?
Najprościej podzielić każdy bok ramy na odcinki nie dłuższe niż 70–80 cm i dodać punkty mocowania w pobliżu narożników. W praktyce oznacza to, że mocowania znajdują się na wszystkich czterech bokach, także przy progu i nadprożu. Nie należy ograniczać ich wyłącznie do boków pionowych.
Przy obliczaniu rozstawu uwzględnij najpierw punkty oddalone o około 15 cm od narożników. Następnie zmierz odległości pomiędzy tymi punktami. Jeżeli którykolwiek odcinek jest dłuższy niż przyjęty limit, trzeba dodać kolejny łącznik. Dla dużych przeszkleń, ciężkich skrzydeł i drzwi balkonowych korzystniejszy jest mniejszy rozstaw, zwykle bliższy 40–60 cm.
Dlaczego sama piana montażowa nie wystarczy?
Pianka poliuretanowa izoluje szczelinę, ale nie zastępuje mechanicznego mocowania. Nie przenosi w sposób pewny obciążeń wynikających z ciężaru skrzydeł, pracy zawiasów, otwierania i zamykania ani naporu wiatru. Pod wpływem temperatury i wilgoci może się odkształcać, dlatego pozostawienie ramy wyłącznie na pianie sprzyja jej przemieszczaniu.

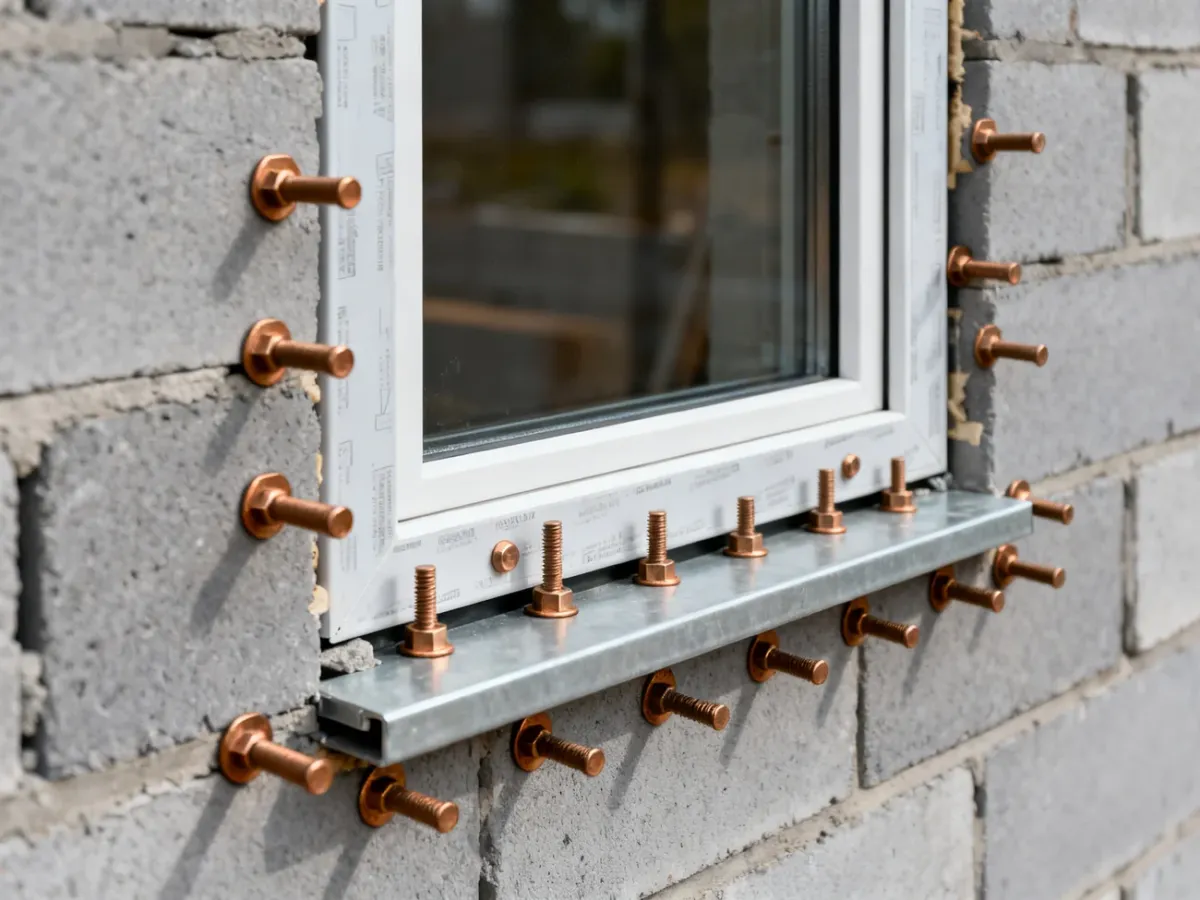

Kotwy montażowe lub dyble przekazują siły z ramy na mur. Ich brak albo zbyt duży rozstaw może powodować „pływanie” okna, problemy z dociskiem uszczelek i trudności z domykaniem skrzydeł. Piana pełni funkcję izolacyjną, a nie konstrukcyjną. W przypadku montażu warstwowego jest środkową warstwą złącza, chronioną od wewnątrz i z zewnątrz odpowiednimi taśmami.
Jakie rozstawy przyjąć dla różnych okien?
| Typ okna | Rozstaw mocowań | Uwagi |
|---|---|---|
| Małe okno nieotwierane | około 60–70 cm | Punkty przy narożnikach w odległości 10–15 cm |
| Standardowe okno rozwierno-uchylne | około 50–60 cm | Uwzględnij mocowania przy progu i nadprożu |
| Okno balkonowe lub drzwi tarasowe | około 40–50 cm | Większy ciężar i częstsza praca skrzydła wymagają gęstszego kotwienia |
| Słabe lub kruche podłoże | gęściej niż standardowo, zwykle 40–60 cm | Dobór łączników trzeba dopasować do rodzaju muru |
Podane wartości wyznaczają sposób planowania mocowań, a nie zastępują instrukcji producenta konkretnego systemu okiennego. Duże konstrukcje, przeszklenia HST i PSK oraz montaż w ścianach o małej nośności wymagają indywidualnego projektu rozmieszczenia łączników.
Na co zwrócić uwagę podczas mocowania?

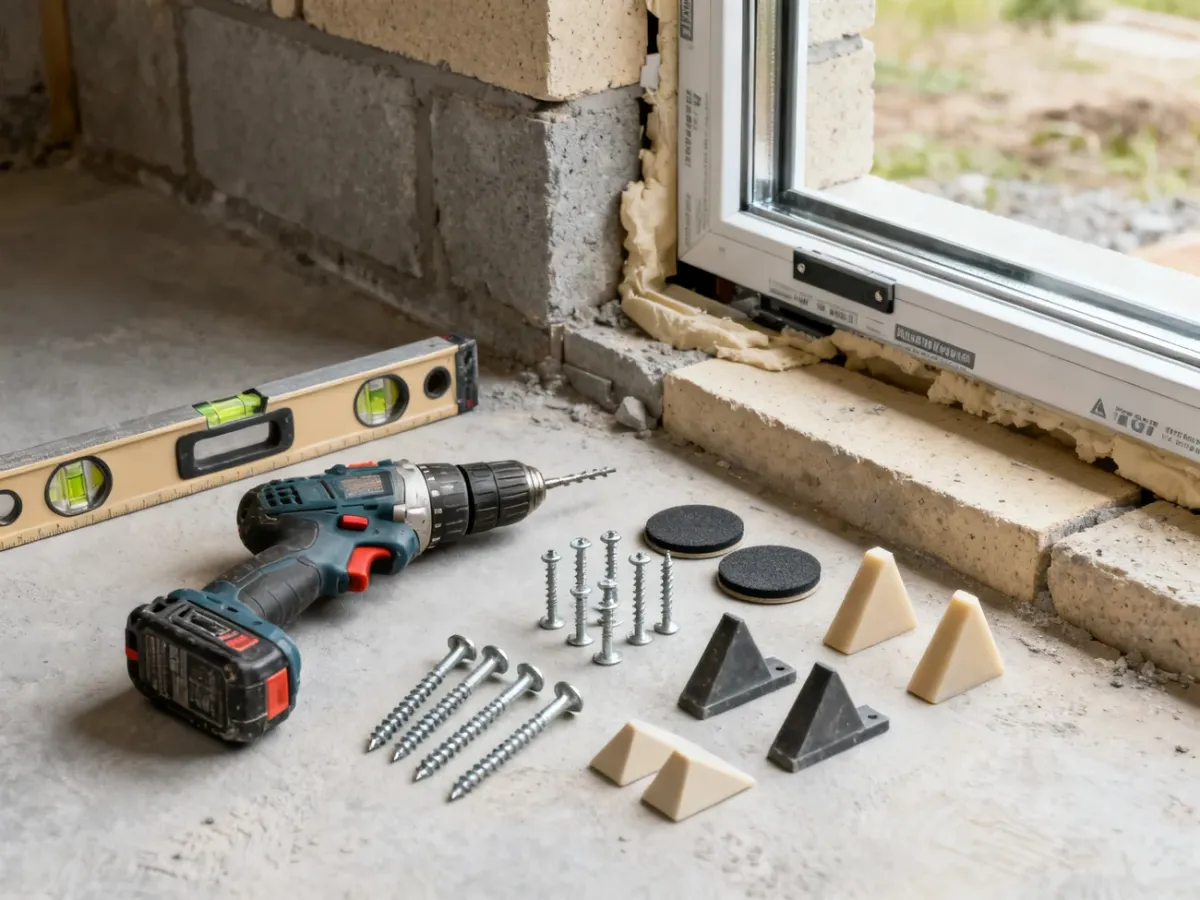

Przed rozpoczęciem prac przygotuj podstawowe narzędzia i materiały, w tym poziomicę, wiertarkę lub młotowiertarkę, wkrętarkę, kotwy albo dyble, wkręty, kliny i podkładki nośne. O poprawności montażu decyduje nie tylko liczba punktów, lecz także ich rozmieszczenie i właściwe podparcie ramy.
Najważniejsze zasady są następujące:
- Podkładki nośne umieść pod punktami, w których ciężar ramy i skrzydeł ma zostać przekazany na mur. Po zakończeniu montażu nie powinno się ich usuwać.
- Kotwy montażowe sprawdzają się wtedy, gdy potrzebna jest regulacja położenia ramy i ograniczenie ingerencji w profil. Mocuje się je do ramy oraz ściany zgodnie z systemem producenta.
- Dyble stosuj w podłożach o odpowiedniej nośności, dobierając ich średnicę, długość i sposób osadzenia do materiału ściany.
- Próg okienny również wymaga stabilnego podparcia i mocowania. Pominięcie dolnych punktów może prowadzić do ugięcia, nieszczelności i przedmuchów.
- Od narożników zachowaj około 10–15 cm. Zbyt bliskie wiercenie może osłabić profil, a zbyt duża odległość pogarsza jego stabilność.
- Słabe podłoże, na przykład kruche pustaki, może wymagać specjalnych łączników, większej liczby punktów albo konsultacji z doświadczonym monterem.
Kolejność prac powinna uwzględniać zarówno ustawienie, jak i trwałe zamocowanie ramy:
- Oczyść i wyrównaj ościeże, a następnie sprawdź wymiary otworu.
- Ustaw ramę na podkładkach nośnych i ustabilizuj ją klinami.
- Sprawdź pion, poziom oraz przekątne konstrukcji.
- Wyznacz punkty mocowania zgodnie z zasadą 10–15 cm od narożników i maksymalnie 70–80 cm między kolejnymi punktami.
- Przymocuj ramę kotwami lub dyblami, nie pomijając progu i nadproża.
- Wypełnij szczelinę pianą oraz zabezpiecz ją przed wilgocią i promieniowaniem UV.
W przypadku dużych lub ciężkich okien sama reguła rozstawu nie wystarcza do pełnej oceny. Ostateczne rozmieszczenie kotew powinno uwzględniać zalecenia producenta, konstrukcję profilu i nośność muru. Przy takim montażu bezpieczniej zlecić obliczenia oraz wykonanie ekipie mającej doświadczenie w stolarce otworowej.
Liczbę kotew wyznacza obwód okna i maksymalny rozstaw punktów, a nie jego nazwa czy powierzchnia. Zacznij od mocowań 10–15 cm od narożników, dodaj kolejne co najwyżej 70–80 cm i zawsze uwzględnij stabilne podparcie progu.
